铁水包内衬用什么砖？铝碳化硅碳砖和高铝砖怎么选

铁水包 · 铁水包工作衬（渣线、包壁、包底）

问题详情

问题描述

铁水包（铁水罐）承担高炉铁水的转运、保温与兑铁作业，内衬长期接触 1300～1450℃ 铁水与高炉渣，主要损伤机理：

铁渣侵蚀：高炉渣以 CaO-SiO₂-Al₂O₃ 系为主，渣线区渣液与铁水反复接触，普通高铝砖易被渣液润湿渗透，砖体表层熔蚀剥落，形成渣线"缩径"；
热震与机械冲刷：铁水包频繁周转（兑铁-静置-倒渣），内衬经受急冷急热与铁水流动冲刷，砖体易出现剥落和裂纹；
石墨氧化（选材不当时）：含碳砖在氧化气氛或渣中 FeO 作用下，碳组分被氧化，砖体结构疏松、强度下降；
使用寿命不均衡：若全包都用高铝砖，渣线区过早侵蚀导致整体提前大修；若全包都用含碳砖，成本高且包壁部位性能过剩。

衬里失效的表现是渣线侵蚀不均、包壳超温、耐材单耗上升与大修周期缩短。

解决方案

按部位分区选砖，兼顾寿命与经济性：

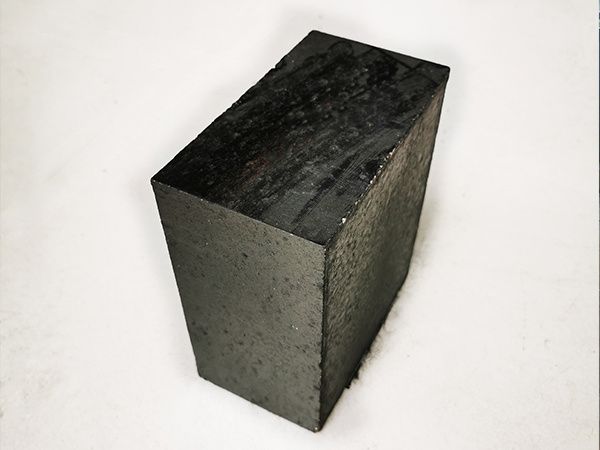

1. 渣线区（铁水液面波动段）：推荐铝碳化硅碳砖（Al₂O₃-SiC-C 砖），SiC 提高抗渣浸润与耐磨性，碳组分提高抗热震与抗渗透能力，明显延长渣线寿命； 2. 包壁与包底：选用高铝砖（Al₂O₃≥65%）或磷酸盐结合高铝砖，兼顾抗侵蚀与性价比，包底承重区可加厚或使用抗冲刷材质； 3. 选型对比要点（客户判断标准）： - 看 Al₂O₃ 含量与显气孔率：气孔率越低、抗渣渗透越强； - 看 SiC 含量：渣线工况 SiC 含量越高抗渣耐磨越好； - 看体积密度与常温耐压强度：密度高、强度大，抗机械冲刷； - 看厂家的铁水包应用业绩与检测报告。 4. 配套建议：渣线砖与包壁砖之间做好砖缝错缝砌筑，含碳砖与高铝砖混砌时注意界面密封，防止碳组分氧化。

河南嵩瑞新型耐材有限公司可提供铁水包分区用砖方案、铝碳化硅碳砖与高铝砖配套供应，支持按铁水温度、渣碱度定制配方。
